КОП-80 - 17 900 р.
КОП-100 - 26 700 р.

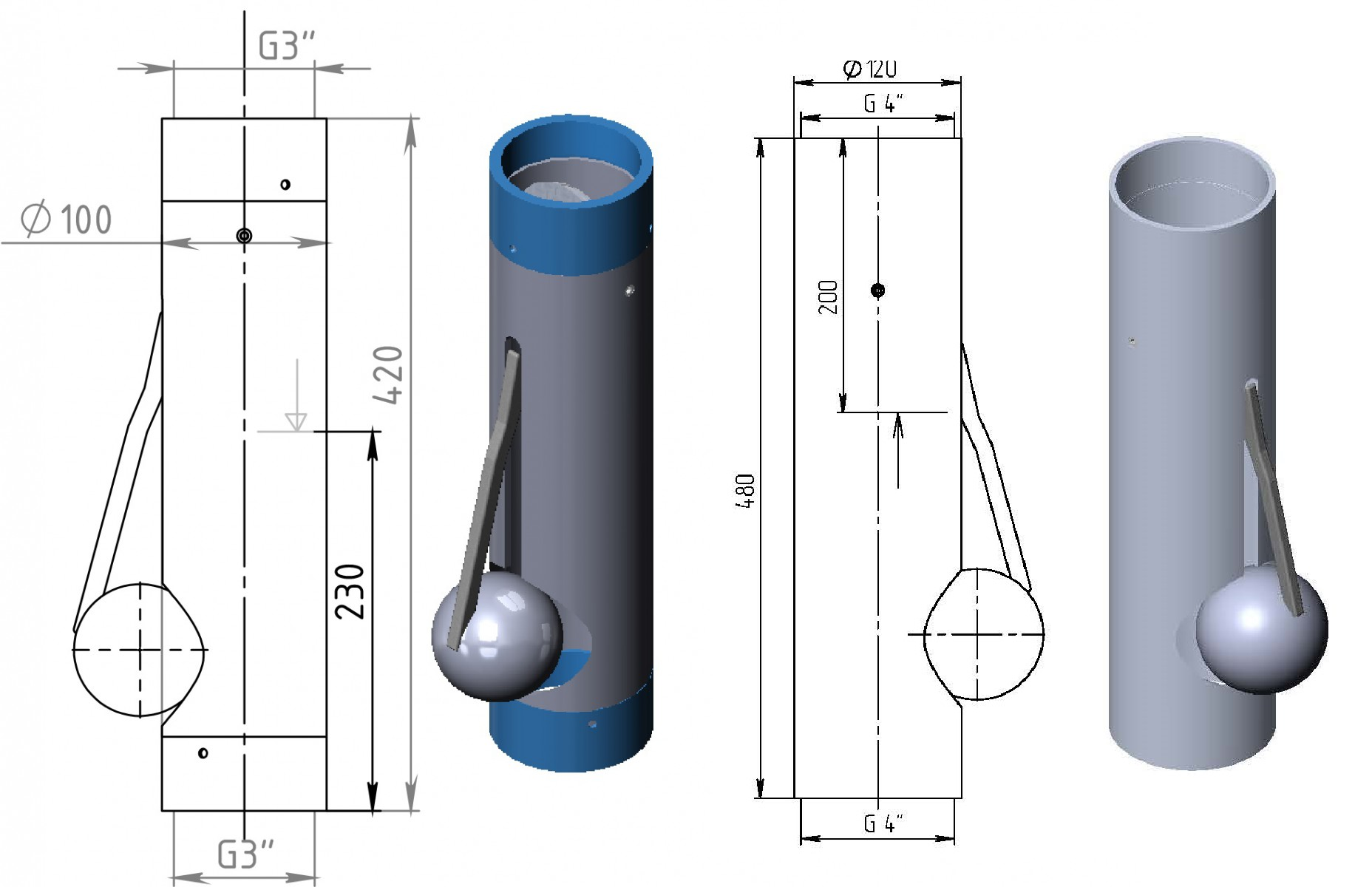

Клапан отсечной поплавковый КОП-80, КОП-100 в целях перекрытия линии наполнения резервуара при достижении 95% объема.
Такое перекрытие клапан осуществляет в рамках требований НПБ111-98, СП 156.13130.2014.
Основные сведения КОП-80 и КОП-100, технические данные
Клапан отсечной поплавковый устанавливается в вертикальном участке эксплуатируемого трубопровода и работает на линии наполнения. По этому трубопроводу продукция поступает непосредственно в резервуар работающей АЗС.
Светлые нефтепродукты от -50 до +50 градусов по Цельсию – основной продукт, с которым работает клапан отсечной КОП.
Корпус клапана изготовлен из АК9ч ГОСТ 1583-93, отличается повышенной прочностью и герметичностью по сравнению АК7.
Указания по монтажу, эксплуатации и техническому обслуживанию
Эксплуатация:
-
установить клапан поплавковый КОП на линию наполнения на уровень 95% заполнения для конкретного резервуара.
-
при совершении операции слива топлива, после открытия запорного устройства на АЦ, топливо начнет перемещаться в резервуар, и при достижении уровня 95% поплавок поднимется и клапан закроется;
-
после окончания операции слива, остатки топлива освободят трубопровод, клапан под действием пружины откроется и займет исходное положение.
Технические данные – клапан отсечной КОП 80, 100(к)
|
ТЕХНИЧЕСКИЕ ДАННЫЕ |
КОП-80к |
КОП-100к |
| Условный диаметр прохода, Ду,мм | 80 | 100 |
| Пропускная способность при номинальном давлении, не менее, л/мин. | 800 | 1200 |
| Рабочее давление, МПа | Под налив | Под налив |
| Время закрытия клапана, сек | ~1 | ~1 |
| Протечки при закрытой заслонки, не более л/сек | 0,5 | 0,5 |
| Уровень срабатывания клапана от нижнего края клапана | 230-250мм | 230-250мм |
| Масса, не более, кг | 3,0 | 3,0 |
| Присоединительная резьба по ГОСТ 6357, ISO R228 | G 3” | G 4” |
|
Габаритные размеры, не более -диаметр, мм -высота, мм |
100 420 |
100 480 |
| Материал ниппеля верхней и нижней присоединительной резьбы | Ст3, 09Г2с | |
| Материал корпуса | Al сплав | Al сплав |
КОП-80к не имеет хрупких и ломких деталей: корпус, рычаг, поплавок выполнен из АМГ, верхний и нижний резьбовые ниппели из стали.
